WK SK直流伺服电动机控制稳压电源
更新：2014-11-17 17:29:57点击：
- 产品品牌
- 产品型号
产品介绍

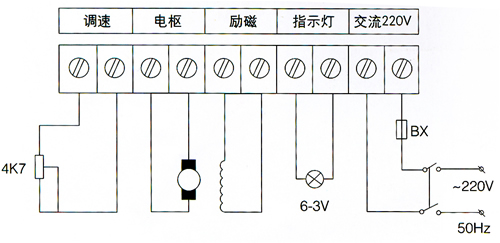

电气接线图wiring diagram
使用条件
海拔不超过4000m；
环境温度：-20℃-+40℃；
相对湿度：85%
安装于通风良好的室内。
允许交流电网电压波动范围为160V-250V；
使用环境中无导体尘埃与不含有各种腐蚀性气体；
无爆炸危险及无剧烈震动和冲击的地方
注意事项
该电源应安装在通风条件比较好的地方，应避免接触酸、碱等有腐蚀性的物质。与电动机边接时，切忌将电枢励磁接反；与电磁电动机连接时，绝对不允许励磁开路或通过励磁换向，否则，将会损环电动机。另外，不允许用手触及机内任何元件，以防触电。保险丝BX的容量为所选电源电枢额定输出电流的3-1.5倍。安装时，请将电源外壳可靠接地。
SK系列直流控制稳压电源-标记说明
| SPEED | 为调速电位器，其阻值为4K7。 |
| MIN.SPEED | 当速度电位器旋至最低速时，用此电位器调节最低输出电压 |
| MAX.SPEED | 当速度电位器旋至最高速时，用此电位器调节最大输出电压 |
| IR.COMP | 用于调节电机空载与负载时转速变化率。 |
| CUR.LIM | 最大输出电流调节，出厂时，已将此调定为最大输出电流，无特殊情况，不允许调节 |
| LED1电源指示灯 | 电源送电后，此指示灯显示 |
| LED2过热指示灯 | 此指示灯亮时，说明电源已温度过高，可能是电源输出功率过载或散热不好 |
| LED3短路指示灯 | 此指示灯亮时，说明电枢回路有短路现象，请检查电机有无短路现象。 |
| LED4指示灯 | 此指示灯在电机工作时显示，调节IR.COMP，此指示灯若闪烁，则逆时针调IR.COMP电位器 |
| CW/CCW:正反转控制 | ON/OFF 起动、停止 |
| RES:制动电阻 | AC1、AC2 输入220V |
| A+、A-：电机电枢 |
F+、F-：电机励磁 |
SK系列直流控制稳压电源-技术数据
|
型号
|
电枢输
出电压V |
励磁输
出电压V |
电枢额定
输出电流A |
励磁最大
输出电流A |
输入电压
|
备注
|
|
WK-111
|
0-110
|
100
|
1
|
1
|
-220
|
-200V接地端与外壳间：
用于1000V兆欧测其绝 缘电阻不低于100； 耐压：-1000V； 1min无异常情况。 |
|
WK-122
|
0-220
|
220
|
1
|
1
|
-220
|
|
|
WK-311
|
0-110
|
110
|
3
|
1
|
-220
|
|
|
WK-322
|
0-220
|
220
|
3
|
1
|
-220
|
|
|
WK-411
|
0-110
|
110
|
4
|
1
|
-220
|
|
|
WK-422
|
0-220
|
220
|
4
|
1
|
-220
|
|
|
WK-611
|
0-110
|
110
|
6
|
1
|
-220
|
|
|
WK-622
|
0-220
|
220
|
6
|
1
|
-220
|
SK系列直流控制稳压电源-技术数据
|
型号
|
SK400A
|
SK400B
|
SK800A
|
SK800B
|
SK400AH,SK400BH,SK800AH,SK800BH内部装有正反转继电器能耗制动继电器由内置单片计算机控制换向。换向过程中不存在火花干扰，若工作中需正反方向盍的电机，请选用上述四种型号的电源。另外起动及停止时间，可根据用户需求，进行调整，无特殊要求，一般在5S。
|
|
输入电压V
|
AC200
|
||||
|
输出电压(DC)V
|
0-110
|
0-220
|
0-110
|
0-220
|
|
|
额定输出电流(DC)A
|
4
|
2
|
8
|
4
|
|
|
最大输出电流A
|
8
|
4
|
16
|
8
|
|
|
配接电机功率W
|
50-300
|
200-600
|
|||
|
过载能力
|
2倍额定输出电流不超过1min
|
||||
|
起动时间S
|
1-5
|
||||
|
停止时间S
|
1-5
|
||||
|
励磁电压(DC)V
|
110
|
220
|
110
|
220
|
|
|
励磁电流(DC)A
|
0.5
|
||||
|
工作环境温度
|
-20℃-+45℃
|
||||
|
保险丝A
|
5
|
10Ω
|
|||
|
安全性能
|
AC输入端子与外壳间绝缘电阻不低于10MΩ。 AC输入端子与外壳间耐压强度 AC1000V。 1min无异常现象。 |
||||

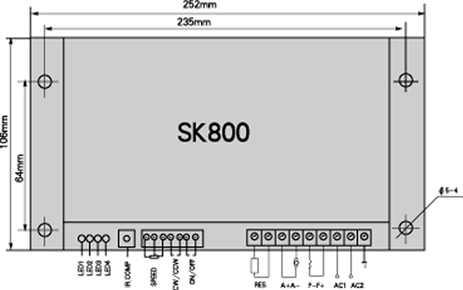

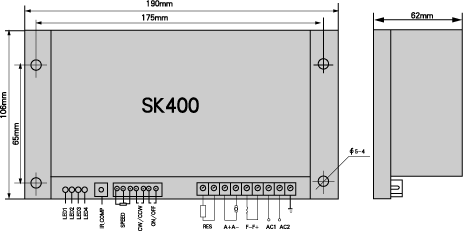

外型尺寸
